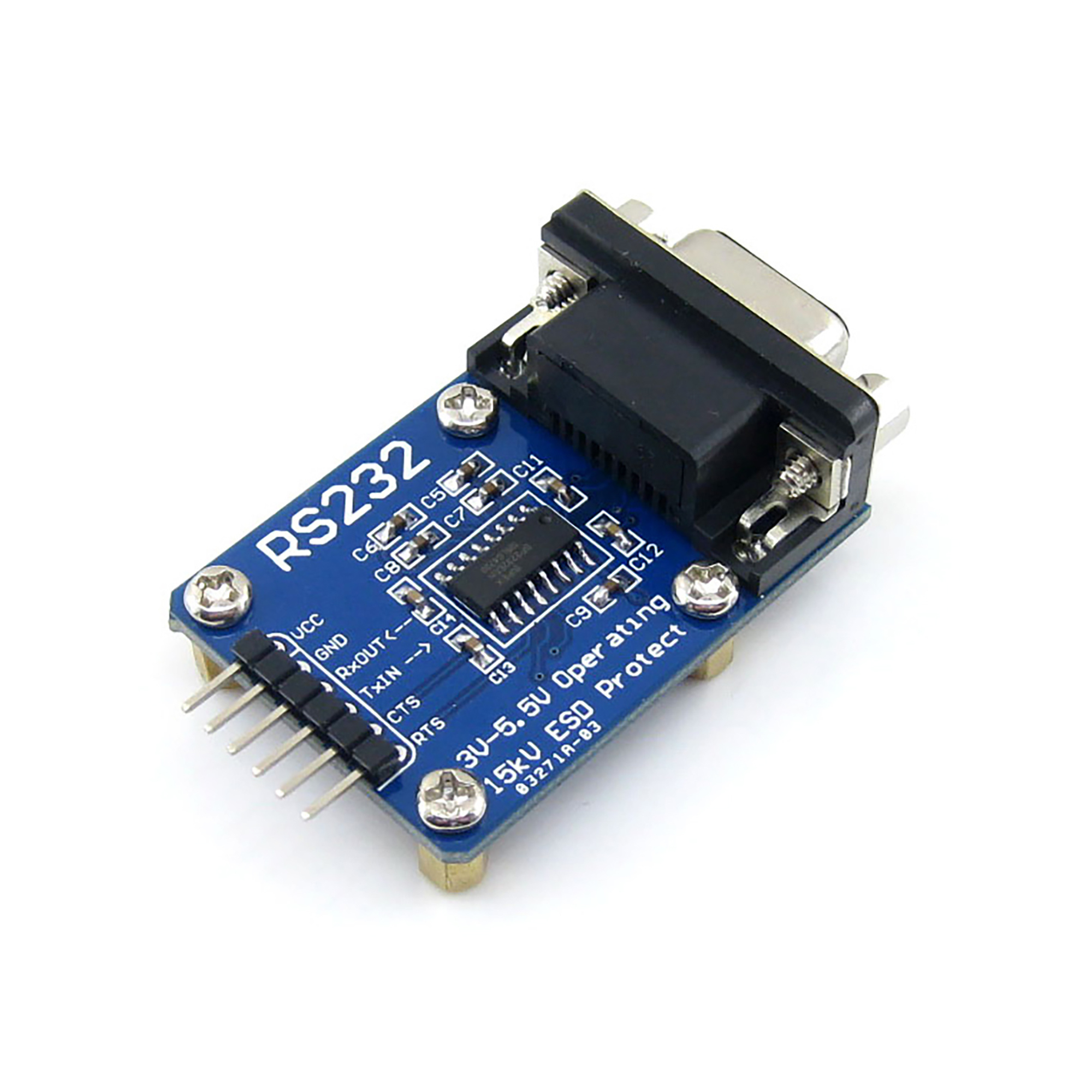

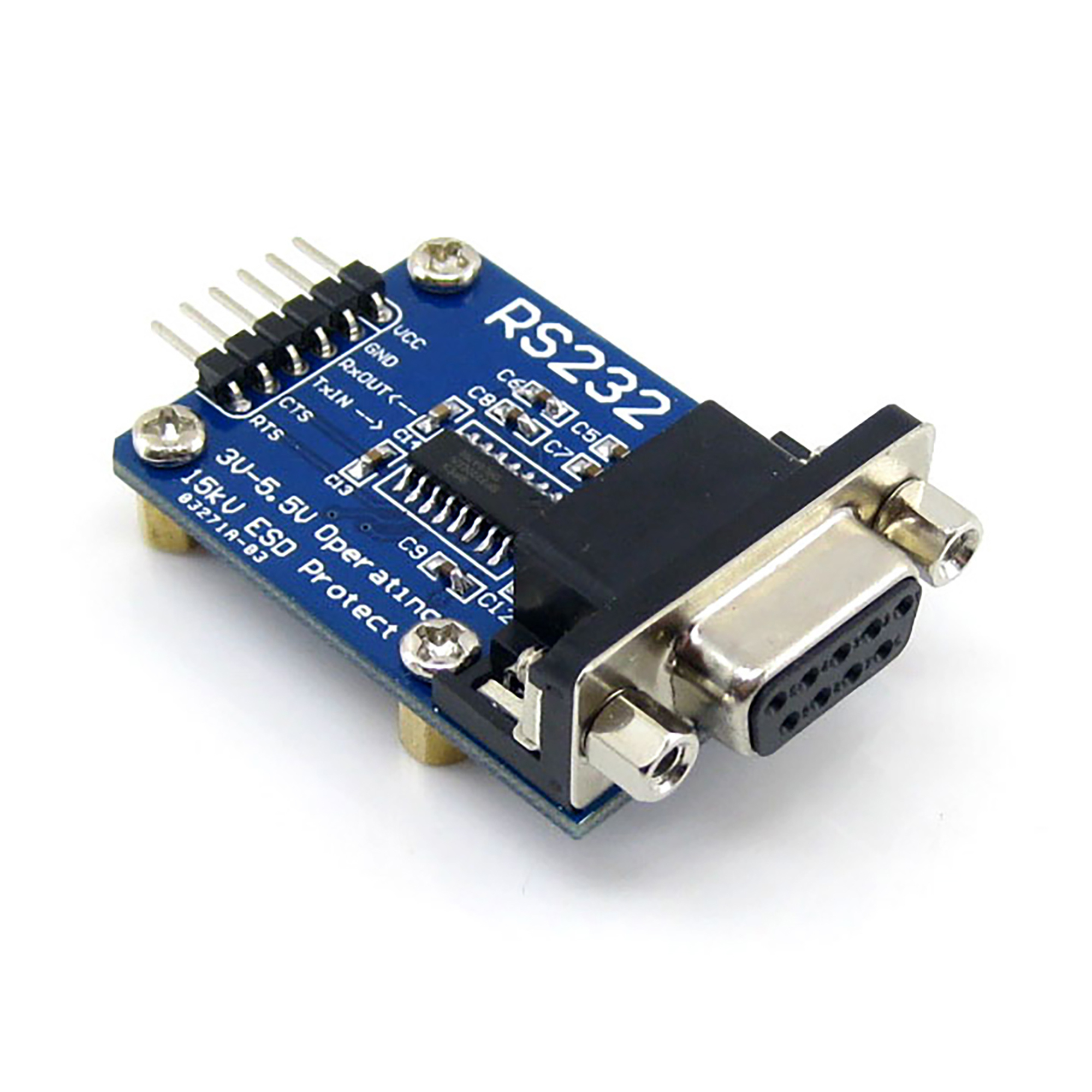

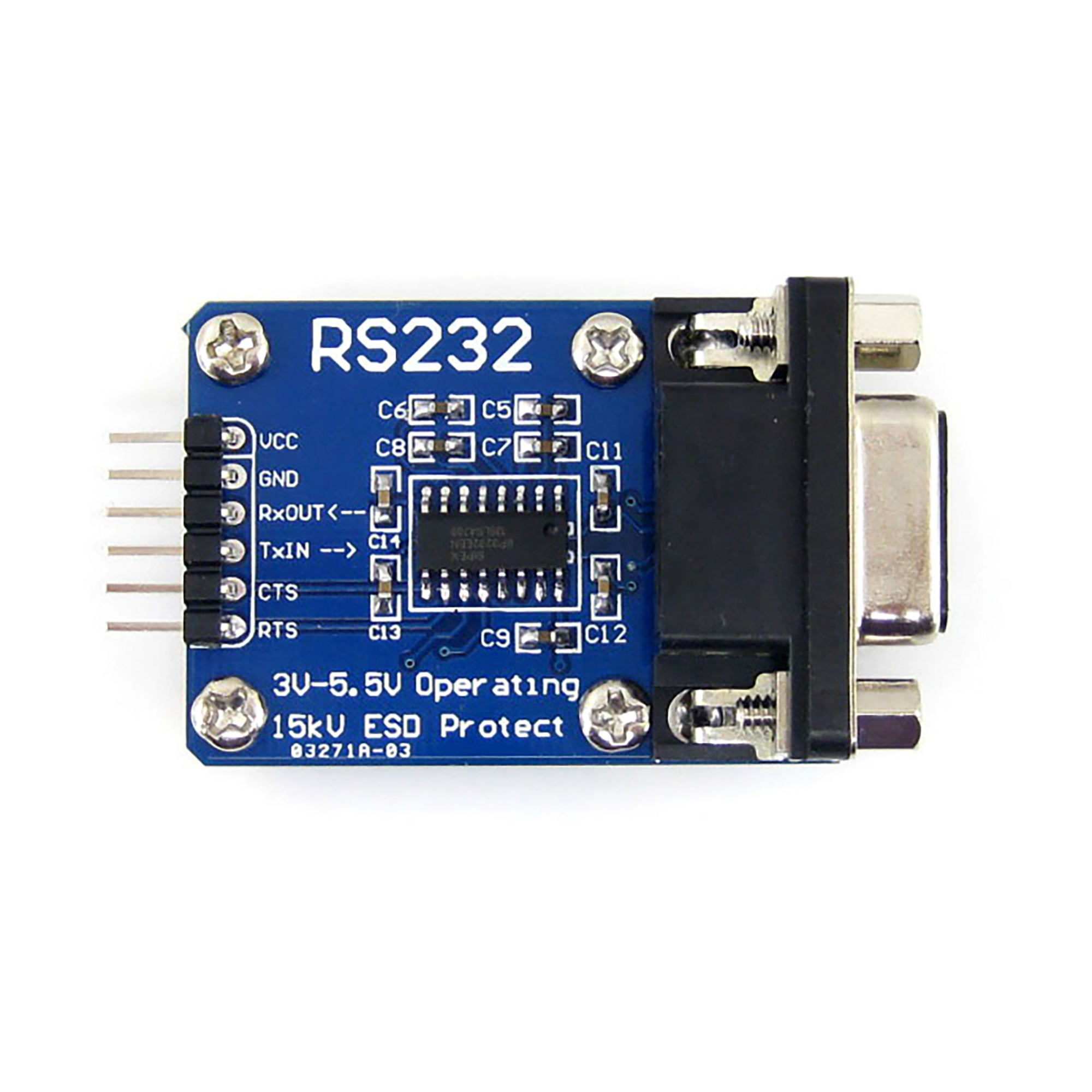

UART232-TFC | RTS/CTS 하드웨어 흐름 제어 탑재 RS232-TTL 직렬 통신 모듈

flykantech.com UART232-TFC RS232-TTL 직렬 모듈은 RS232와 UART TTL 신호 간 양방향 레벨 변환을 위한 콤팩트하고 신뢰성 있는 개발 도구입니다. 전이중 통신과 RTS/CTS 하드웨어 흐름 제어를 지원하여 고속 직렬 디버깅 시 안정적인 데이터 전송을 유지하고 패킷 손실을 줄여줍니다. 3V~5.5V의 넓은 입력 전압을 지원하며 TTL 레벨이 공급 전압에 맞춰 자동으로 조정되어 3.3V 및 5V MCU와 직접 호환되고, 표준 2.54mm 핀 헤더를 적용하여 브레드보드와 개발 플랫폼에서 손쉽게 배선할 수 있습니다.

임베디드 개발, 직렬 디버깅, 하드웨어 검증에 최적이며 엔지니어는 간단한 루프백 테스트를 통해 RS232 및 TTL 통신을 신속하게 검증할 수 있습니다. 동작을 위해 외부 전원 공급이 필요하며 최대 235Kbps까지 안정적인 보드레이트를 지원합니다. 명확한 배선 가이드와 내장형 ESD 보호 기능으로 신호 안정성과 내간섭 성능을 향상시켜 MCU, 라즈베리 파이, 산업용 컨트롤러를 다루는 개발자 및 직렬 통신 테스트에 필수적인 디버깅 도구입니다.

■ 광전압 지원: 3V–5.5V, 별도 레벨 변환 불필요
■ 산업용 안정성을 위한 ESD 보호 기능
■ RTS/CTS 흐름 제어로 데이터 손실 방지
■ 표준 2.54mm 핀헤더 및 DB9로 배선 용이
■ 전이중 직렬 전송
■ 최대 235Kbps 보드레이트에서 안정적인 동작

■ 핀 헤더: 표준 2.54mm (6핀)
■ RS232 인터페이스: DB9 암 (TX/RX/RTS/CTS/GND)
■ TTL 인터페이스: 6핀 2.54mm (TX/RX/RTS/CTS/VCC/GND)
■ 공급 전압: 3V ~ 5.5V DC (별도 레벨 변환 불필요)
■ 보드 레이트: 300bps ~ 235Kbps (최대 속도 안정 동작)
■ 흐름 제어: RTS/CTS 하드웨어 (데이터 손실 방지)
■ 동작 모드: 전이중 직렬 전송
■ 보호 기능: ESD (15kV), 써지 (600W), 과전류 보호
■ 동작 온도: -40℃ ~ 85℃
