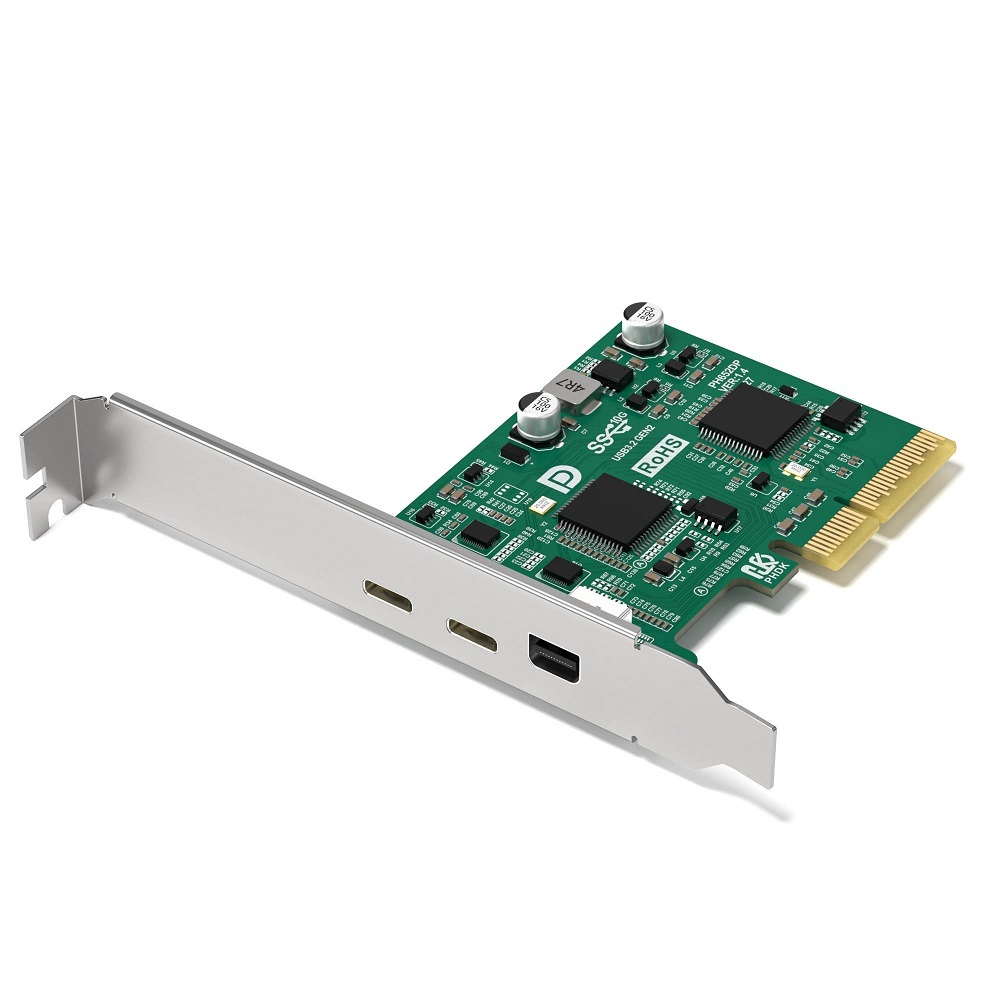

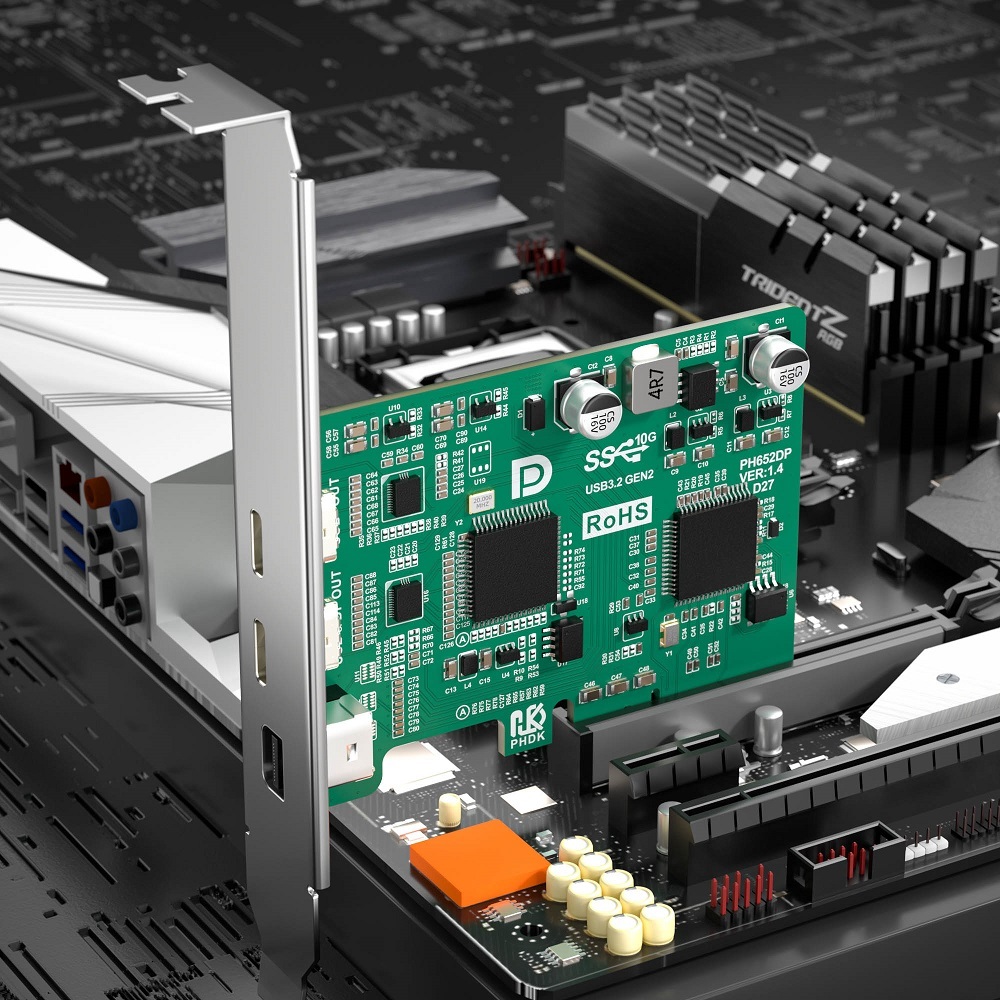

PCIE-CV410 | PCIe DisplayPort Alt-Mode 호스트 카드 – 듀얼 USB-C 10Gbps 인터페이스

flykantech.com PCIE-CV410 is a Dual-port Super-Speed+ USB3.2 Gen2 10G PCI Express add-on card, and it's compliant with the PCI Express Gen3 specification for host PC system. Based on USB Type-C pure DFP (Downstream Facing Port) mode, it works up to 10 Gbps for data transfer when connecting to USB 3.2 Gen2 compliant peripherals, while maintaining compatibility with existing USB peripheral devices. USB3.2 Gen2 performance is 2 times faster than USB3.2 Gen1 and 20 times faster than USB2.0 connectivity. In additional, one USB Type-C port supports DisplayPort Alternate-mode for video output, and the other is an USB data-only port

With USB Type-C Receptacle, PCIE-CV410 supports reversible plug orientation and cable direction, which means that users will no longer need to be concerned with plug orientation/cable direction, making it easier to plug in. The new connector is smaller and thinner design, but drive higher power output capacity to USB device. SUNIX PCIE-CV410 supports 5VDC@1500mA power output to USB device with over current protection on each USB port. This card is an ideal choice for external storage, smart phone, webcam, video devices, and all other USB electronic devices.

■ 듀얼 USB-C 포트: 10Gbps 데이터 + 4K/60Hz 비디오와 데이터
■ USB-C DisplayPort Alt Mode용 miniDP 1.4 입력
■ 4K/60Hz 비디오 출력으로 선명하고 부드러운 화면
■ SSD 및 저장장치용 10Gbps 고속 데이터 전송
■ PCIe x4/x8/x16 슬롯 호환
■ USB-C 모니터/도킹 단일 케이블 솔루션
■ Windows, Linux 호환

■ 하드웨어
버스: PCI Express Spec 3.0 x2 (x4/x8/x16 슬롯 호환)
컨트롤러: PCI Express USB 3.2 Gen2
USB 표준: eXtensible Host Controller Interface (xHCI) Rev1.1
IRQ & IO: 시스템 할당

■ USB 통신
인터페이스: USB 3.2 Gen2 / Gen1 / 2.0 / 1.1
속도: 10Gbps, 5Gbps, 480Mbps, 12Mbps, 1.5Mbps

■ 포트: 2
PCB 커넥터: USB 3.1 Type-C (Downstream Facing Port)
보호: ±15KV IEC61000-4-2 공기 방전, ±8KV 접촉 방전

■ 비디오 / 오디오
입력: 표준 DisplayPort Female, Ver1.4/1.2
출력: USB Type-C 포트
오디오: 있음 (패스스루)

■ 전원
공급: PCI Express 버스 전원
출력 용량: USB Type-C 포트: 5V / 1.5A 포트당 (총합은 PSU 제한)
과전류 보호: 5V / 1.5A 포트당 / 전원 스위치
소비 전력: 3.0W @ 3.3V (보드만, USB 장치 미부하)
드라이버 지원: Windows 8.x / 10 (x86/x64) / 11 (내장 드라이버)

■ 환경
작동 온도: 0–60°C (32–140°F)
작동 습도: 5–95% RH
보관 온도: -20–70°C (-4–158°F)

■ 물리적 특성
PCB 크기: 80 x 57 x 120mm / 80 x 57 x 80mm

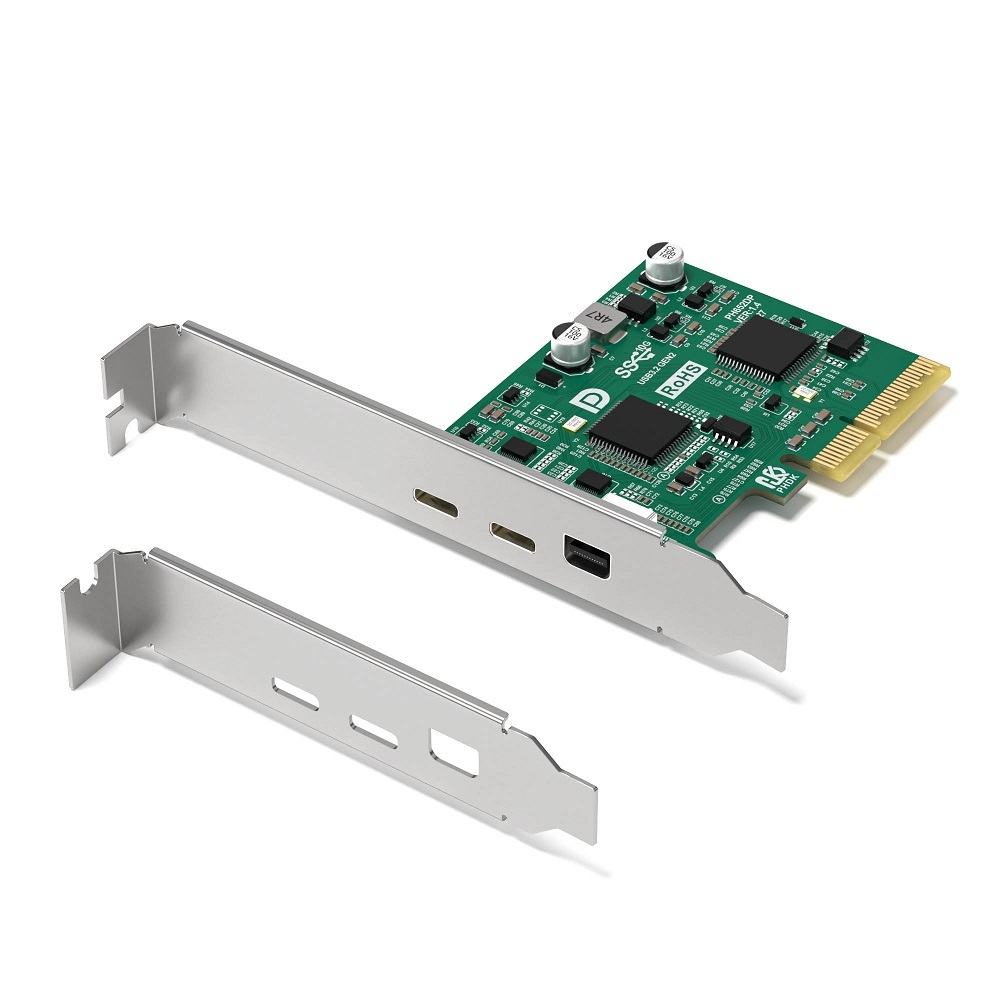

브래킷: 표준 120 mm (Low Profile 80 mm - 선택 사항)

■ PCIE-CV410 Data Shet | English | PDF |
